圓形進度條在串口屏上的應用

分享到：

點擊次數：更新時間：2022-07-13 15:41:10 【打印此頁】【關閉】

導讀：

圓形進度條在UI設計中是一種比較常見的表示進度的方式。串口屏的UI設計也是如此。在之前的實現方式中，使用變量圖標來實現圓形進度條的功能，將圖標內容設計成一個圓形進度條，每個圖標對應一個進度值。這樣做的需要提前準備大量的圖標素材，由于圖標數量的限制，進度值的精度有限，并且大量的圖標會占用更多的存儲空間。

使用圓形進度條控件，支持單色填充背景或前景圓環，無需圖標素材，即可快速制作進度條UI。對于需要進度條色彩更加豐富的需求，支持圖標或圖片素材中獲取相應位置的顏色填充的圓環中。描述指針的使用，使得進度條的位置，大小，顏色，角度調整更加方便，給UI帶來更大的靈活性。注：僅SDWb系列20220517及以后固件支持。

一、VGUS組態軟件中如何使用圓形進度條

在VGUS組態軟件中，控件位置為：變量配置->圓形進度條顯示。

圓形進度條顯示控件設置如圖1所示。

圖1 圓形進度條顯示控件屬性設置

變量存儲地址：字地址，范圍0000~FFFF，用于存儲變量，長度為一個單元（字地址一個單元包含2個字節）。

使用0x82指令刷新進度條時需要使用該地址。

起始值：變量為該值時，前景所顯示的區域占整個前景區域的0％。

終止值：變量為該值時，前景所顯示的區域占整個前景區域的100％。

起始角度/終止角度：起始值/終止值分別對應的角度值。設置范圍0-720。對應實際的角度為0-360。調整精度為0.5度。

進度條厚度：圓環的厚度。當厚度大于等于整個圓環寬度的1/2時，內圓半徑為0，此時將顯示為扇形。

邊緣圓角：開始和結束的位置使用圓角顯示。

進度方向：從起始角度對應的位置開始，沿順時針或逆時針方向顯示到結束角度對應的位置。

背景類型：選擇不同的素材填充背景圓環。

背景顏色：?jiǎn)紊畛浔尘皥A環；

背景切圖：圖片素材填充背景圓環；

背景圖標：圖標素材填充背景圓環。

前景類型：選擇不同的素材填充前景圓環。

前景顏色：?jiǎn)紊畛淝熬皥A環；

前景切圖：圖片素材填充前景圓環；

前景圖標：圖標素材填充前景圓環。

二、圓形進度條顯示案例

2.1 圓形進度條顯示效果1

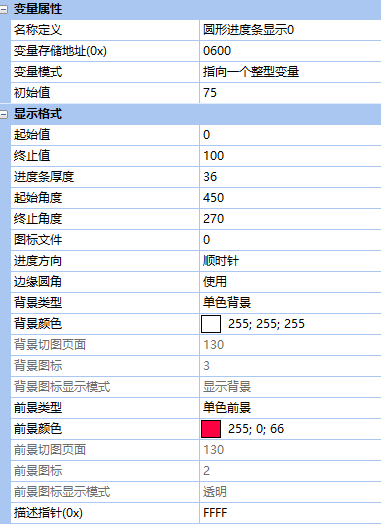

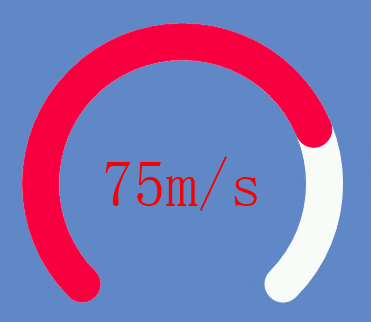

圖2 圓形進度條控件顯示效果1 圖3 圓形進度條控件屬性設置1

如圖2/圖3所示，設置起始值/終止值為0-100，對應的起始角度/終止角度為450-270。變量由起始值向終止值變化時，前景圓環沿順時針方向遞增。使用邊緣圓角，使得邊緣過渡更加圓滑。指定背景色和前景色即可。無需其他素材。

2.2 圓形進度條顯示效果2

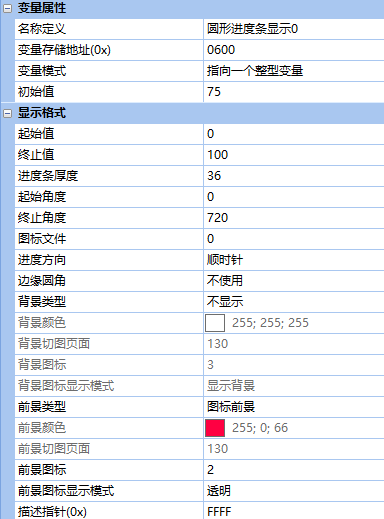

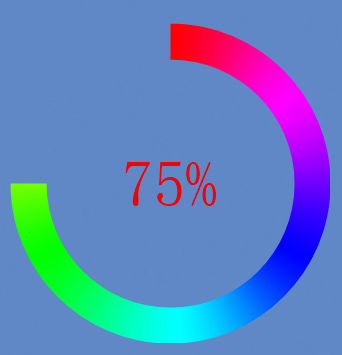

圖4 圓形進度條控件顯示效果2 圖5 圓形進度條控件屬性設置2

如圖4/圖5所示，當進度值為100%時，將顯示整個圓環。使用圖標素材作為前景圓環的填充，整個進度條的色彩變的極為豐富。當進度值達到一定值時，使用特定的顏色提示，將達到更好的UI效果。

2.3 圓形進度條顯示效果3

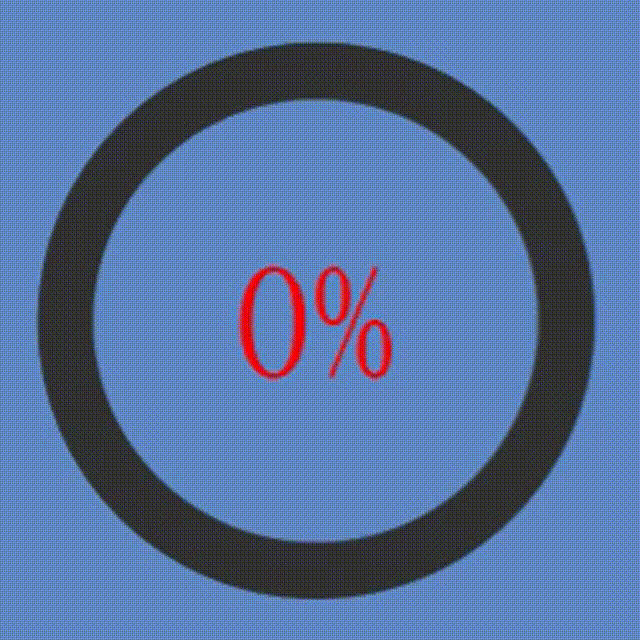

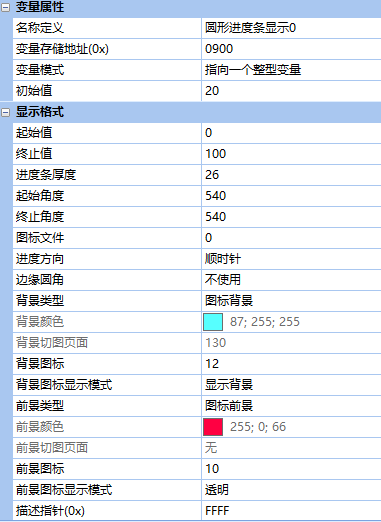

圖6 圓形進度條控件顯示效果3 圖7 圓形進度條控件屬性設置3

如圖6/圖7所示，分別使用兩個圖標素材作為背景和前景的填充數據源。使用圓形進度條實現進度的顯示功能，僅需要兩個圖標即可：

圖8 圓形進度條背景圖標 圖9 圓形進度條前景圖標

如果使用變量圖標顯示，需要顯示多少個級別的進度值，就需要多少?gòu)垐D標素材。顯然，圓形進度條控件在這種應用場合更具優勢。

2.4 圓形進度條顯示效果4

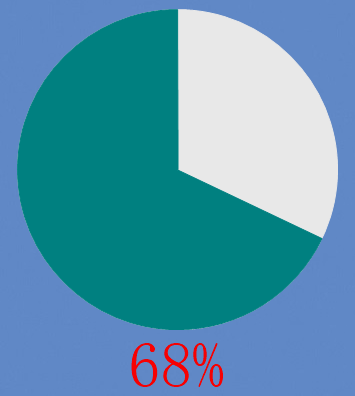

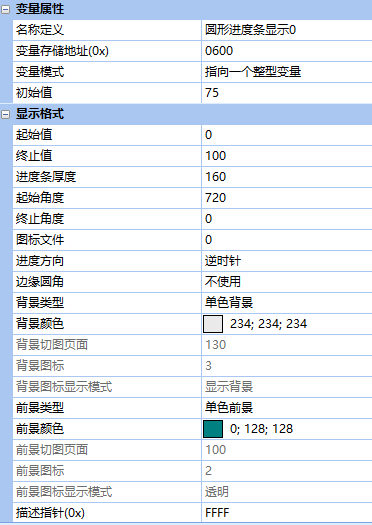

圖10 圓形進度條控件顯示效果4 圖11 圓形進度條控件屬性設置4

如圖10/圖11所示，圓形進度條顯示成了扇形。進度條的外圓直徑為320，進度條的厚度為160，此時內圓半徑為0，圓形進度條顯示為扇形?？梢詫?shí)現顯示簡單餅狀圖。
